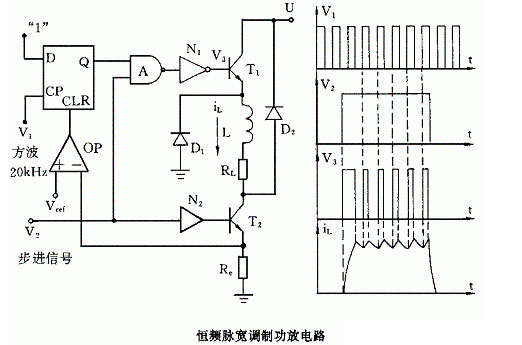

恒頻脈寬調制功放電路基本上是把斬波恒流和斬波平滑功放電路的特點集于一身，功能更好。V1是20kHz的方波，它作為各相D觸發器的時鐘信號CP，以保證各相以同樣的頻率進行斬波。V2是步進控制信號。

      Vref是比較器OP的正輸入端信號，它用于確定電機繞組電流iL 的穩定值。恒頻脈寬調制功率放大電路不但有較好高頻特性，而且有效地減少了步進電機的噪聲，同時還降低了功耗。因此體積也可以減少。但是由于斬波的頻率較高，對功放管的要求也稍高。而這種電路的低頻振蕩也較高。

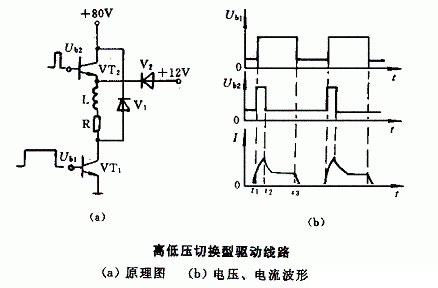

      步進電動機的驅動電路實際上是一種脈沖放大電路，使脈沖具有一定的功率驅動能力。由于功率放大器的輸出直接驅動電動機繞組，因此，功率放大電路的性能對步進電動機的運行性能影響很大。對驅動電路要求的核心問題則是如何提高步進電動機的快速性和平穩性。
