熱過載繼電器有什么用 熱過載繼電器怎么安裝和接線

發布日期：2017-12-29 21:54:38     作者：德力西旗艦店
摘要： 熱繼電器的安裝方向很容易被人忽視。熱繼電器是電流通過發熱元件發熱，推動雙金屬片動作。熱量的傳遞有對流、輻射和傳導三種方式。

1.熱過載繼電器的作用



      熱過載繼電器有什么用呢，顧名思義，就是發熱或者過載時保護主回路電流不超過設定值，用于保護電動機的。由于電動機的成本較高，平時使用中，如果電流有過熱、過載、缺相等情況時，會造成電動機燒毀，給我們帶來經濟損失，所以加裝一直熱過載繼電器還是很有必要的。


2.熱繼電器的安裝方向

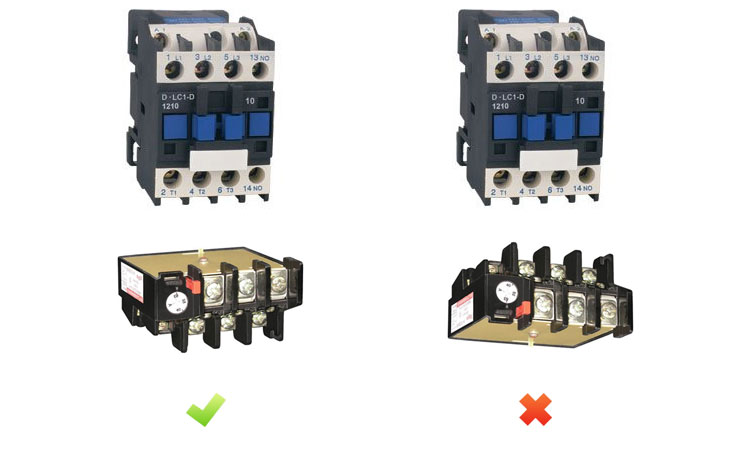

      熱繼電器的安裝方向很容易被人忽視。熱繼電器是電流通過發熱元件發熱，推動雙金屬片動作。熱量的傳遞有對流、輻射和傳導三種方式。其中對流具有方向性，熱量自下向上傳輸。正確的安裝方向和錯誤的安裝方向，如圖所示。

德力西交流接觸器和熱繼的匹配

      在安放時，如果發熱元件（雙金屬片）朝下方時，散熱不好，雙金屬片就熱得快，動作時間短；如果發熱元件（雙金屬片）朝上方時，散熱比朝下方好些，雙金屬片熱得較慢，熱繼電器的動作時間長。當熱繼電器與其它電器裝在一起時，如圖2所示。應裝在電器下方且與其它電器保持100mm以上的距離。因此熱繼電器的安裝方向，應按產品說明書的規定進行，以確保熱繼電器在使用時的動作性能相一致。

3.連接線

      串入電動機主電路中的熱繼電器，熱繼電器到接觸器的連接線，連接線截面太?。ㄐ∮陔妱訖C的負荷線截面），連接線產生的熱量會傳到雙金屬片，加上發熱元件沿導線向外散熱，從而縮短了熱繼電器的脫扣動作時間；產生電動機在沒有過載的情況下，容易發生熱繼電器的誤動作。連接導線截面應與電動機的負荷線截面相同。

4.熱繼電器的調整


      當前生產的熱繼電器都是可調節型的，投入使用前，必須對熱繼電器的整定電流進行調整，將熱繼電器調節旋鈕順時針方向旋轉，其上面的箭頭指向電動機額定電流的數值上。

5.使用環境

      使用環境主要指環境溫度，它對熱繼電器動作的快慢影響較大。熱繼電器周圍介質的溫度，應和電動機周圍介質的溫度相同，熱繼電器安裝在溫度較低處時，熱繼電器的動作將會滯后，將熱繼電器動作電流調小一點，反之，其動作將會提前，應將熱繼電器動作電流調大一點。對沒有溫度補償?shù)臒崂^電器，應在熱繼電器和電動機兩者環境溫度差異不大的地方使用。
