萬用表使用技巧之直流電流電壓測量測量電路的工作原理

發布日期：2018-06-05 21:44:23     作者：德力西旗艦店
摘要： 萬用表是我們用電檢測儀器中最常用的，萬用表使用有很多小技巧，今天德力西官方旗艦店就來分析一下用萬用表來測量直流電流和直流電壓的工作原理。
      萬用表是我們用電檢測儀器中最常用的，萬用表使用有很多小技巧，今天德力西官方旗艦店就來分析一下用萬用表來測量直流電流和直流電壓的工作原理。

1、首先來看看直流電流測量電路工作原理

      指針式萬用表的主要元件是一只磁電系電流表，通常稱為表頭。但一只表頭只能測量小于它的靈敏度的電流。為了擴大被測電流的量程，就需要給它并上分流電阻，使流過表頭的電流為被測電流的一部分從而擴大量程。為了在測量大小不同電流時得到一定的精確度，電流表都是設計成多檔量程的。
萬用表使用技巧之直流電流電壓測量測量電路的工作原理

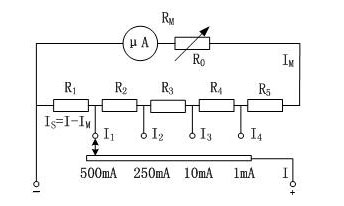

      應用最多的是閉路抽頭式分流電路，其電路如圖所示。圖中R1～R5統稱為總分流電阻RS，實際產品中，為了便于調整和成批生產，總分流電阻RS大多采用較大的整數千歐的阻值，表頭上再串聯一只可變線繞電阻R0，當表頭參數有變化時仍可以得到補償并方便調整。

2、直流電壓測量電路工作原理

      根據歐姆定律U=IR，則一只靈敏度為I、內阻為R的電流表，本身就是一只量程為U的電壓表，如一只100μA的電流表，它的內阻為1.5KΩ，能用來測量的電壓量程為0.15V, 顯然是不實用的，但是我們可以給它串接一只電阻，來擴大它的量程范圍。
萬用表使用技巧之直流電流電壓測量測量電路的工作原理
      如串接一只8.5 KΩ的電阻，量程就可擴展為1V，這時該電壓表的內阻為10KΩ。這就引出直流電壓靈敏度這一概念了；針對該例，這只電壓表測量每伏直流電壓時需要10KΩ內阻，即：10KΩ／V。有了電壓靈敏度就個概念，就可以很方便的將電壓表各檔的內阻計算出來。

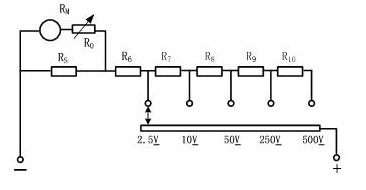

      同時，直流電壓靈敏度越高，測量直流電壓時分去的電流越小，測量結果越準確。直流電壓測量電路如圖2所示。圖中RS為直流電流檔的分流電阻，R6～R10為各電壓測量檔的降壓電阻。


      好了，有圖有真相，這么清晰明了的工作原理你看懂了嗎？
