德力西預付費電表DTSY606和塑殼斷路器分勵脫扣接線圖

發布日期：2018-10-08 10:21:54     作者：德力西旗艦店
摘要： 本文采用電表是德力西DTSY606-100A外置型，塑殼斷路器是CDM3-250/3340 分勵脫扣線圈AC220V，接線方法如下圖。

       本文采用電表是德力西DTSY606-100A外置型，塑殼斷路器是CDM3-250/3340 分勵脫扣線圈AC220V，接線方法如下圖。

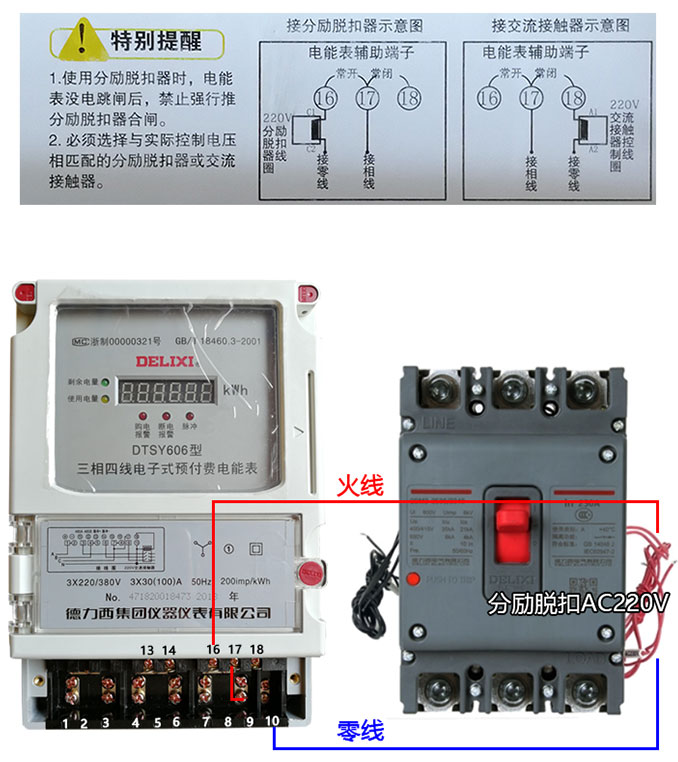

       電表上編號為1、3、4、6、7、9為三相線進線和出線，10為零線，輔助端子編號為16、17、18。其中17接火線，16和17是常開觸點，17和18是常閉觸點；17接火線，16接分勵脫扣的火線端子，10接分勵脫扣的零線端子。


       工作原理：當預付費電表余額不足時，電表上的輔助端子16和17會閉合，然后電壓信號傳輸給分勵脫扣，分勵脫扣接到信號后斷開塑殼斷路器電源。這種方式如果要重新通電的話需要人工閉合塑殼斷路器，不如配合交流接觸器使用方便。
